Čo je to bezuhlíkový jednosmerný motor



A bezkomutátorový jednosmerný motor (BLDC)je typický mechatronický výrobok, ktorý pozostáva z telesa motora a pohonu. Nazýva sa tiež „motor bez komutátora“, pretože nemá žiadne kefy ani komutátor (alebo zberný krúžok).



História bezkomutátorových motorov siaha až do devätnásteho storočia. V tom čase americký vynálezca Nikola Tesla v roku 1887 vynašiel asynchrónny motor. Hoci niektorí označujú asynchrónny motor za „jedného z predchodcov bezkomutátorového motora“, technologické obmedzenia doby spôsobili, že vývoj motora bol relatívne pomalý. . Až v polovici 19. storočia nastal prelom v technológii motorov s vynálezom a aplikáciou tranzistora. Použitím tranzistorového komutačného obvodu namiesto tradičnej kefy a komutátora sa oficiálne zrodili elektronicky komutované jednosmerné motory. Tento nový bezkomutátorový motor nielenže prekonáva technické chyby asynchrónneho motora, ale tiež výrazne zlepšuje účinnosť a spoľahlivosť.



V súčasnosti je bezkomutátorový jednosmerný motor široko používaný v oblasti elektrického náradia, domácich spotrebičov a priemyselnej automatizácie vďaka svojim výhodám vysokej účinnosti, nízkej údržby a dlhej životnosti.





1. Režimy regulácie rýchlosti

Bezuhlíkový motor môže nahradiť tradičný kartáčovaný jednosmerný motor na reguláciu rýchlosti a dokonca nahradiť systém regulácie rýchlosti invertor + invertorový motor alebo asynchrónny motor + reduktor. Nepotrebuje ďalšie zariadenie na zmenu rýchlosti a priamo realizuje efektívnu reguláciu rýchlosti.



2. Konštrukcia uhlíkovej kefy a zberného krúžku

Kartáčované motory využívajú uhlíkové kefky a zberacie krúžky na realizáciu prenosu elektrickej energie a tieto časti sa používaním opotrebúvajú, čím sa zvyšuje práca na údržbe. Bezuhlíkové motory na druhej strane eliminujú uhlíkové kefky a štruktúru zberných krúžkov, čím sa eliminuje opotrebovanie týchto komponentov a zlepšuje sa životnosť a spoľahlivosť motora.



3. Nízka rýchlosť a vysoký výkon

Bezuhlíkové motory môžu dosiahnuť vysoký výkon pri nízkych rýchlostiach a môžu priamo poháňať veľké zaťaženie bez reduktora rýchlosti, čím sa znižuje zložitosť a veľkosť mechanického zariadenia.



4. Objem a hmotnosť

Bezuhlíkové motory sú malé a ľahké, no napriek tomu majú veľmi vysoký výkon, čo im dáva výhodu v prenosných a kompaktných zariadeniach.



5. Charakteristiky krútiaceho momentu

Bezkomutátorový motor má vynikajúce krútiace momenty, najmä pri nízkych a stredných otáčkach. Vďaka vysokému rozbehovému momentu a nízkemu štartovaciemu prúdu je vhodný pre scenáre aplikácií, ktoré vyžadujú časté štartovanie a zastavovanie.



6. Regulácia rýchlosti a preťaženia

Bezuhlíkový motor má funkciu plynulej regulácie rýchlosti, široký rozsah regulácie rýchlosti a má silnú kapacitu preťaženia, ktorá sa prispôsobuje rôznym zložitým pracovným podmienkam.



7. Charakteristiky rozbehu a brzdenia

Bezuhlíkové motory s dobrými charakteristikami jemného rozbehu a mäkkého zastavenia môžu eliminovať potrebu tradičných mechanických alebo elektromagnetických brzdových zariadení, čo ďalej zjednodušuje zložitosť systému.



8. Účinnosť a úspora energie

Bezkomutátorové motory sú vysoko účinné, pretože nevznikajú žiadne uhlíkové kefky ani straty pri budení. Zároveň, pretože bezkomutátorové motory eliminujú potrebu viacstupňového znižovania rýchlosti, môže byť kombinovaná úspora energie 20 % až 60 % alebo dokonca vyššia.



9. Spoľahlivosť a stabilita

Bezuhlíkové motory sú stabilné, ľahko sa opravujú a udržiavajú, prispôsobujú sa a dobre fungujú v rôznych drsných prostrediach, ako sú hrboľaté a vibrujúce príležitosti.



10. Hlučnosť a životnosť

Bezuhlíkové motory bežia tichšie a hladšie, s menšími vibráciami a hlukom a majú dlhšiu životnosť ako kefové motory, pretože nie sú potrebné žiadne uhlíkové kefky, ktoré by sa museli opotrebovať.



11. Iskry a výbušnosť

Kartáčované motory môžu vytvárať iskry v dôsledku kontaktu s uhlíkovými kefkami, zatiaľ čo bezkomutátorové motory tento problém nemajú a sú vhodné najmä na miesta, kde sa vyžaduje ochrana proti výbuchu. Okrem toho je možné zvoliť bezkomutátorové motory s lichobežníkovým alebo sínusovým magnetickým poľom podľa potreby na ďalšiu optimalizáciu výkonu.





Po pochopení základných konceptov a výhod bezkomutátorového jednosmerného motora by sme mali pochopiť aj to, ako funguje. Na rozdiel od tradičných kefových motorov využíva elektronický riadiaci systém na reguláciu prúdu a komutácie na pohon rotora. Nasleduje úvod do fungovania bezkomutátorového jednosmerného motora a jeho hlavných komponentov.



1. Elektronické komutačné systémy

Hlavnou črtou bezkomutátorového jednosmerného motora je absencia kief a mechanických komutátorov, ktoré sa nachádzajú v bežných motoroch. Namiesto toho je tu elektronický komutačný systém, ktorý je riadený zostavou PCB. Systém prepína smer prúdu podľa polohy rotora, čím umožňuje plynulé otáčanie rotora. Poloha rotora sa zvyčajne monitoruje pomocou Hallových snímačov alebo iných detektorov polohy a elektronický regulátor plynule upravuje prúd vinutia podľa signálov snímača.



2. Interakcia stator-rotor

Stator bezkomutátorového jednosmerného motora je pevný a pozostáva z jadra statora a vinutia navinutých okolo neho. Keď prúd prechádza vinutím, vytvára sa rotujúce magnetické pole. Toto magnetické pole generované statorom interaguje s magnetmi (permanentnými magnetmi) v rotore a poháňa rotor.



Stator:Vinutia statora vytvárajú elektromagnetické pole, ktoré rotuje s prúdom, ktorý je poháňaný elektronickým komutačným regulátorom.



Rotor:Rotor pozostáva z magnetov a jadra rotora. Keď sa zmení elektromagnetické pole statora, permanentné magnety na rotore sú vystavené príťažlivým a odpudivým silám a začnú sa otáčať.



3. Kľúčové kroky v prevádzke

Začiatok:Keď prúd prechádza statorovými vinutiami, magnetické pole generované statorovými vinutiami interaguje s permanentnými magnetmi na rotore a vytvára krútiaci moment, ktorý spúšťa rotáciu rotora. Bezuhlíkové motory majú vysoký štartovací moment a relatívne nízky štartovací prúd.



Prevádzka bez zaťaženia:Pri absencii externého zaťaženia motor pracuje s vysokou účinnosťou a elektronický ovládač upravuje prúd vo vinutí podľa spätnej väzby snímača, aby sa rotor neustále otáčal.



Beh pod záťažou:Keď je motor pripojený k záťaži, rotor bude generovať väčší krútiaci moment na prekonanie záťaže. Elektronický komutátor automaticky prispôsobuje prúd podľa zmien záťaže, čím zabezpečuje hladký chod motora pri rôznych zaťaženiach.



4. Charakteristika krútiaceho momentu a regulácia otáčok

Bezuhlíkové jednosmerné motory poskytujú vynikajúce krútiace momenty, najmä pri nízkych a stredných otáčkach. Vďaka funkcii plynulej regulácie otáčok a širokému rozsahu otáčok je motor schopný udržiavať stabilný krútiaci moment pri rôznych rýchlostiach. Vďaka tejto vlastnosti sú BLDC motory vhodné pre širokú škálu aplikácií vyžadujúcich vysoko presné riadenie, ako je priemyselná automatizácia a elektrické náradie.



5. Výhody elektronického ovládania

Životnosť a účinnosť BLDC motorov sa výrazne zlepšila vďaka elektronickému komutačnému systému, ktorý nahrádza uhlíkové kefky a komutátor v bežných motoroch. V motore nie sú žiadne kefy, ktoré by sa opotrebovali, čím sa znižujú nároky na údržbu, ako aj hluk a elektromagnetické rušenie. Okrem toho elektronický ovládač umožňuje mäkký štart a jemné zastavenie, čo má za následok hladší chod motora a menší vplyv na mechanickú konštrukciu.

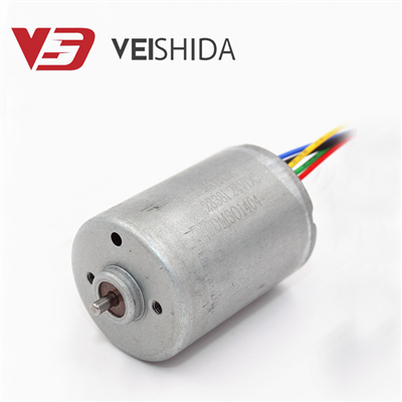

Vo výrobnom procese bezkomutátorového jednosmerného motora je montáž kľúčových komponentov základom pre zabezpečenie efektívnej prevádzky motora. Nasleduje typická štruktúra a výrobný proces jedného z našich (VSD) bezkomutátorových jednosmerných motorov s vnútorným rotorom.



Úvod do hlavných komponentov

1. kryt predného konca 2. puzdro 3. vinutia 4. jadro statora

5. permanentné magnety 6. jadro rotora 7. cievky zadného vinutia a cievky predného vinutia 8. zostavy plošných spojov

9. predné ložiská a zadné ložiská 10. veko zadného konca 11. hriadele 12. rozpery a poistné krúžky



výrobný proces

Zostava statora

Najprv je jadro statora upevnené v puzdre, potom nasleduje navinutie vinutí na jadro statora a použitie cievok s predným a zadným vinutím na upevnenie vinutia, aby sa zabezpečilo, že cievky sú úhľadne zarovnané a nie sú ovplyvnené vonkajšími vibráciami alebo trením. Po dokončení vinutia je pripojená zostava PCB, ktorá poskytuje podporu pre reguláciu prúdu a riadenie motora.



Montážna zostava rotora

Na jadro rotora sú nainštalované permanentné magnety, ktoré zaisťujú pevné uchytenie. Jadro rotora je pripevnené k hriadeľu, aby sa zabezpečila presná medzera medzi permanentnými magnetmi a vinutím statora, aby sa zabezpečilo efektívne pôsobenie magnetického poľa.



Montáž ložísk a iných podpier

Nainštalujte predné a zadné ložiská na prednú koncovku a zadnú koncovku, aby sa podporilo hladké otáčanie hriadeľa motora. Nainštalujte aj dištančné vložky a poistné krúžky, aby ste sa uistili, že ložiská a ostatné časti sú bezpečné a nie uvoľnené.



Kompletná montáž stroja

Postupne zostavte skriňu, stator, rotor, hriadeľ a predné a zadné koncové kryty. Uistite sa, že každá časť pevne sedí, najmä medzera medzi statorom a rotorom by mala byť presne nastavená, aby sa zabezpečila efektívna prevádzka motora.



Testovanie a ladenie

Po zložení motora je motor testovaný na prevádzku, vrátane testu naprázdno, záťažového testu a testu charakteristík krútiaceho momentu, aby sa zabezpečilo, že motor spĺňa konštrukčné požiadavky a funguje hladko bez akýchkoľvek abnormalít.





Aby sa zabezpečila správna prevádzka a stabilný výkon dobre vyrobeného bezkomutátorového jednosmerného motora, je potrebné pravidelne kontrolovať stav motora. Nasledujú bežné metódy kontroly bezkomutátorového jednosmerného motora:



1. Testovanie naprázdno

Skúška bez záťaže slúži na kontrolu činnosti bezkomutátorového jednosmerného motora, keď nie je pripojená žiadna externá záťaž, aby sa zabezpečilo, že sa motor správne spustí a beží. Kroky sú nasledovné:



Testovacie kroky:

Pripojte motor k napájaciemu zdroju meniča bez externého zaťaženia.



Postupne zvyšujte vstupné napätie a sledujte, či sa motor môže hladko rozbehnúť.



Monitoruje otáčky motora a prevádzkový prúd, aby sa zabezpečilo, že otáčky motora a prúd sú v normálnom rozsahu pre menovité napätie.



Kontrolné body:

Beží motor hladko v celom rozsahu napätia.



Vyskytuje sa počas spúšťania abnormálny hluk alebo prehrievanie.



Či prúd naprázdno spĺňa technické požiadavky, ak je prúd naprázdno príliš veľký, môže to znamenať, že došlo k poruche vo vinutí alebo obvode.



2. Záťažové testovanie

Záťažová skúška slúži na kontrolu výkonu motora pri zaťažení, aby sa zabezpečilo, že spĺňa konštrukčné požiadavky. Konkrétne operácie sú nasledovné:



Testovacie kroky:

Pripojte motor k externým záťažiam, ako sú pohony, zariadenia alebo testovacie zariadenia.



Spustite motor pri rôznych podmienkach zaťaženia a zaznamenajte rýchlosť, krútiaci moment a prúd motora.



Postupne zvyšujte záťaž a pozorujte odozvu a stabilitu motora pri rôznom zaťažení.



Kontrolné body:

Či je motor schopný nepretržitej hladkej prevádzky pri menovitom zaťažení.



Zmení sa prúd motora a krútiaci moment podľa očakávania, keď sa zvýši zaťaženie.



Skontrolujte abnormálne vibrácie, prehrievanie alebo hluk a uistite sa, že motor pri zaťažení nedegraduje.



3. Skúška krútiacej charakteristiky

Test charakterizácie krútiaceho momentu slúži na vyhodnotenie výstupného krútiaceho momentu bezkomutátorového jednosmerného motora pri rôznych rýchlostiach, aby sa zabezpečilo, že motor je schopný poskytnúť dostatočný výkon počas spúšťania a prevádzky.



Testovacie kroky:

Použite zariadenie na meranie krútiaceho momentu na monitorovanie krútiaceho momentu motora pri rôznych rýchlostiach a zaťaženiach.



Otestujte štartovací moment motora, aby ste sa uistili, že je dostatočný krútiaci moment pri nízkom štartovacom prúde.



Otestujte momentovú charakteristiku motora pri prevádzke s nízkou a strednou rýchlosťou, aby ste skontrolovali, či sú splnené konštrukčné požiadavky.



Kontrolné body:

Či je počas spúšťania dostatočný štartovací moment, aby sa zabezpečilo hladké spustenie zariadenia.



Či krútiaci moment zostáva stabilný pri nízkych a stredných otáčkach a či je vhodný pre prevádzkové podmienky motora po dlhú dobu.



To, či sa počas testu vyskytne nestabilný krútiaci moment alebo nie, môže súvisieť s poruchou vinutia alebo riadiaceho obvodu.



Prostredníctvom vyššie uvedených troch testov môžete v podstate získať komplexné pochopenie výkonu bezkomutátorového jednosmerného motora, aby ste sa uistili, že môže pracovať stabilne a spoľahlivo za rôznych prevádzkových podmienok. Pravidelné kontroly pomáhajú načasovať odhalenie prípadných problémov a predlžujú životnosť motora.
